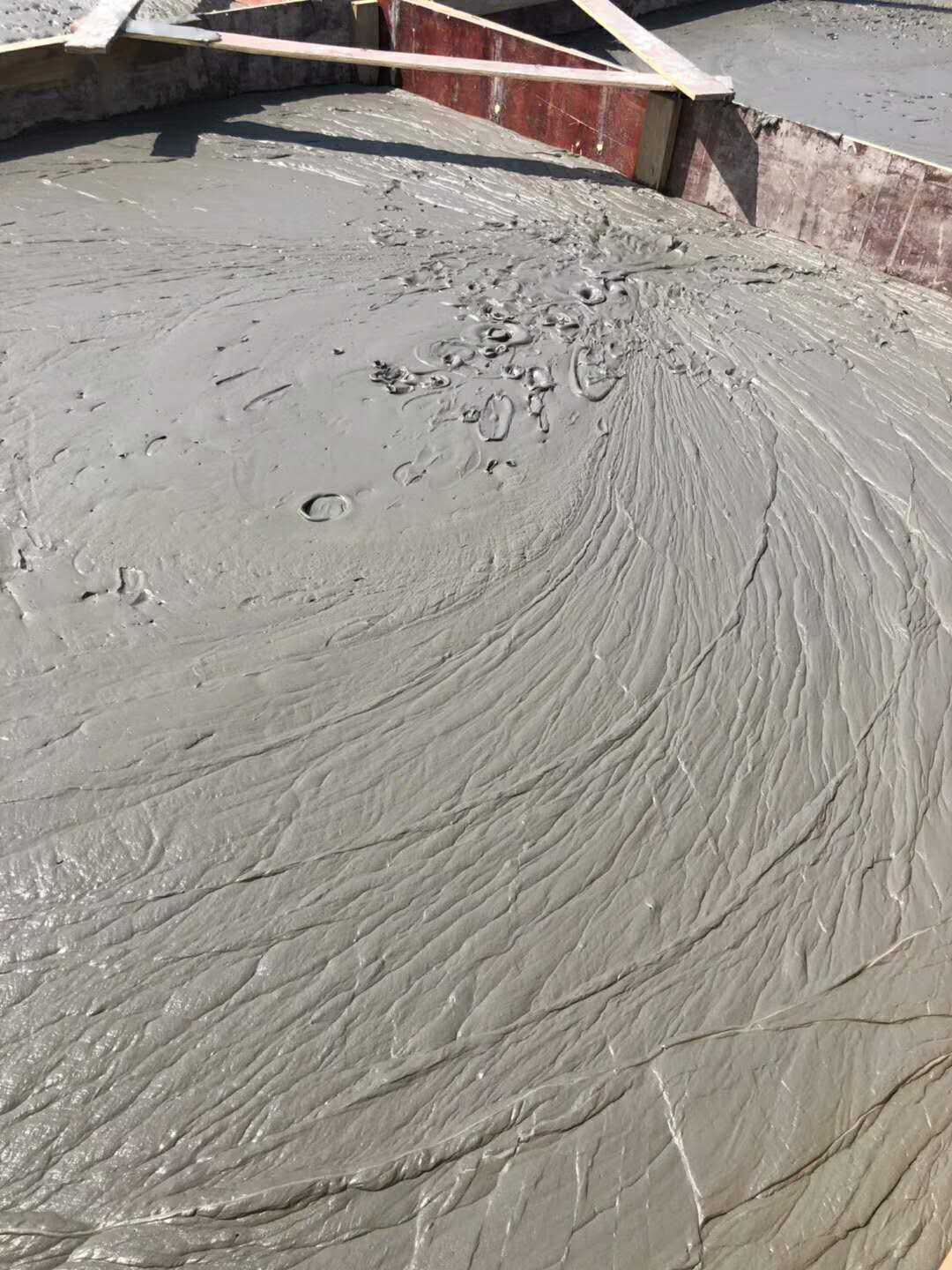

由于預(yù)拌混凝土生產(chǎn)與施工的脫節(jié)，加上人工成本的增加，預(yù)拌混凝土的現(xiàn)場養(yǎng)護工作常存在許多不足。很多工程案例出現(xiàn)表面質(zhì)量缺陷、裂縫、強度不足等工程質(zhì)量問題。由于我國地域?qū)拸V、氣候條件也存在差異，在夏季，很多地區(qū)表現(xiàn)為高溫多雨、有些地區(qū)表現(xiàn)為高溫干旱、也有些地方表現(xiàn)為大風(fēng)及晝夜溫差大，如何針對各地區(qū)的氣候條件制定有效的養(yǎng)護措施以便減少混凝土質(zhì)量問題現(xiàn)象的發(fā)生，這是個值得思考的問題。

如何做好夏季混凝土的養(yǎng)護工作？

看完八位業(yè)內(nèi)專家和技術(shù)大咖的討論

受益無窮！

加強對混凝土的養(yǎng)護，是確保硬化混凝土力學(xué)性能增長，防止裂縫產(chǎn)生，提高混凝土耐久性能的必不可少的重要措施。其實，無論何時何地，無論針對哪一種類型的混凝土構(gòu)件進行養(yǎng)護，也無論采取何種養(yǎng)護方式，其想要達到的直接效果無非是穩(wěn)定混凝土體系，盡量減少構(gòu)件的失水干縮和溫差收縮，從而降低收縮應(yīng)力，有效控制混凝土裂縫產(chǎn)生。就減少混凝土干縮而言，很根本的是要解決“保濕”問題；對大體積混凝土來說，不僅要“保濕”，還要進行“溫控”。

關(guān)于如何養(yǎng)護，現(xiàn)行的國家標準GB50666-2011《混凝土結(jié)構(gòu)工程施工規(guī)范》第8.5.1條規(guī)定：“混凝土澆筑后應(yīng)及時進行保濕養(yǎng)護，保濕養(yǎng)護可采取灑水、覆蓋、噴涂養(yǎng)護劑等方式。養(yǎng)護方式可根據(jù)現(xiàn)場條件、環(huán)境溫濕度、構(gòu)件特點、技術(shù)要求、施工操作等因素確定?！?/span>

所謂“保濕養(yǎng)護”，可以理解為保水養(yǎng)護，也就是能保住混凝土中拌合水盡量不損失的養(yǎng)護，原重慶大學(xué)甘昌成老師把這種不失水、沒有失水缺陷的養(yǎng)護方法稱之為“完美濕養(yǎng)護”，他指出混凝土中的拌合水有三大功能，除了滿足施工性能的需要、膠凝材料水化的需要外，還有一個過去未被業(yè)內(nèi)充分認識的重要功能，那就是維持混凝土體系平衡、保持體積穩(wěn)定的需要。只要拌合水不損失，混凝土體內(nèi)就不會造成失水缺陷（如連通的毛細孔隙以及可見與不可見裂縫），消除了失水缺陷，就消除了混凝土體系內(nèi)很主要的不平衡因素。因為，失水缺陷產(chǎn)生的收縮應(yīng)力，有害介質(zhì)進入缺陷產(chǎn)生的膨脹應(yīng)力，都會破壞體系平衡，使混凝土體積不穩(wěn)定。拌合水才是維持體系平衡的重要元素，只有拌合水不損失，才能使混凝土實現(xiàn)“零缺陷”，達到高抗?jié)B，才能使混凝土體系穩(wěn)定，體積穩(wěn)定，提高抗裂性能。

規(guī)范中強調(diào)保濕養(yǎng)護要“及時進行”是十分必要的，也很重要。所謂及時，就是在新澆筑的混凝土表面進行抹壓（消除失水缺陷）后，立即噴霧、覆蓋或蓄水養(yǎng)護。只有這樣做，才能很大限度地保持混凝土中拌合水不再損失。正如GB50164-2011《混凝土質(zhì)量控制標準》第6.7.4條規(guī)定的“對于混凝土澆筑面，尤其是平面結(jié)構(gòu)，宜邊澆筑成型邊采用塑料薄膜覆蓋保濕?！?/span>

總之，不能再被國標GB50204-2002《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》（2011年版）（小編注：本文發(fā)表時還未執(zhí)行GB50204-2015）中第7.4.7條第1款“應(yīng)在澆筑完畢后的12h以內(nèi)對混凝土加以覆蓋并保濕養(yǎng)護”的規(guī)定繼續(xù)誤導(dǎo)，這條規(guī)定在新版中仍原封不動繼續(xù)保留是不妥當?shù)?，特別是給一些不重視“及時進行保濕養(yǎng)護”的現(xiàn)場施工人員提供了“規(guī)范依據(jù)”和推遲養(yǎng)護的借口。這里不是說“保濕養(yǎng)護”應(yīng)該限制在多少小時以內(nèi)的時間長短問題， 而是根本就不應(yīng)該設(shè)定時間的界限問題，而應(yīng)該強調(diào)“立即或及時進行保濕養(yǎng)護”。通常夏季在干熱有風(fēng)的環(huán)境下澆筑樓、屋面板過程中，時而可見后邊還在澆筑抹面，前邊已失水發(fā)白、開裂，才僅有幾個小時而已。

至于“保濕養(yǎng)護”的時間，不應(yīng)少于14d，尤其要關(guān)注前7d天，這是黃金養(yǎng)護期，而關(guān)鍵是前三天，特別是第一天，這是關(guān)鍵中的關(guān)鍵。因為，混凝土的幼齡期在這一時段是膠凝材料水化很活躍，水化產(chǎn)物生成很多，強度增長很快的時段。但是，如果不注意養(yǎng)護，也是混凝土拌合水喪失很快、很容易產(chǎn)生失水缺陷的時段。有些施工人員卻不懂這個道理，為了趕工期，不僅不覆蓋，連水也不澆，剛剛終凝就開始放線，接著就吊裝鋼筋、模板、腳手架，哪顧得上養(yǎng)護？（見圖5）其結(jié)果后患無窮，只好花更多的錢、浪費更多的時間去處理滲漏，真是勞民傷財，還使硬化后混凝土的耐久性能大大降低。

對于地下室厚大底板及外墻、剪力墻等結(jié)構(gòu)部位的養(yǎng)護，除了要及時保濕外，還要進行溫度控制，要適當保溫（覆蓋塑料布和麻袋保濕保溫），確?；炷馏w中心與表層溫差以及表層與環(huán)境溫差都不大于20℃，要緩慢降溫，每天降溫不超過2℃。切記在混凝土體表面溫度較高的情況下，不可澆涼水，防止急劇降溫，造成較大溫度應(yīng)力，導(dǎo)致混凝土開裂（圖6、7）。

盛夏高溫季節(jié)施工時，砂石可噴灑水霧降溫；也可通過計算，以合適的冰霄用量等量取代部分拌合水攪拌混凝土，可以將混凝土的入模溫度降低到30℃以下。攪拌車滾筒應(yīng)適時噴水降溫，輸送混凝土的泵管應(yīng)覆蓋濕麻袋防曬散熱。若條件許可，應(yīng)避開高溫時段澆筑混凝土?；炷翝仓螅瑧?yīng)及時進行保濕保溫養(yǎng)護，必要時，可搭蓋遮陽棚，防風(fēng)防曬，減少水份蒸發(fā)，地下室外墻模板，很好采用保溫效果較好的，不吸水的漆面多層木模板，脫模時間宜不少于7d，但可在第二天松開固定模板的螺栓，并在其上部的縫隙處噴霧和覆蓋濕的土工布。墻體立面的模板拆除后，可噴霧、掛麻袋或土工布，也可以噴涂養(yǎng)護液或黏貼塑料薄膜養(yǎng)護，澆水保濕養(yǎng)護到14d以上。柱面可以在噴水后，用塑料布嚴密包裹，養(yǎng)護時間不少于半個月。

以上養(yǎng)護方法，經(jīng)多次實踐驗證，效果都很好。

 2

甘昌成（柳州市環(huán)波建材有限公司，高工）

混凝土為什么要養(yǎng)護？養(yǎng)護的目的是什么？筆者在施工現(xiàn)場多年，發(fā)現(xiàn)很多混凝土工程技術(shù)人員對混凝土養(yǎng)護目的的認識不是很清晰。沒有清晰的認識，就很難找到正確的養(yǎng)護方法，也很難判斷所采取的養(yǎng)護措施，其有效程度幾何， 因而也就很難保證硬化混凝土的質(zhì)量。

混凝土的養(yǎng)護工作非常重要，說它對混凝土的抗?jié)B抗裂性能以及硬化混凝土的質(zhì)量起著決定性的作用，并不過分。我們已經(jīng)從理論上明確，混凝土配合比的拌合用水在混凝土密實成型以后不可以損失，這就是養(yǎng)護的目的。實際工程中，可以根據(jù)密實成型后混凝土失水的多少、失水缺陷消除的徹底程度，評價混凝土施工養(yǎng)護的質(zhì)量，評估硬化混凝土的質(zhì)量及其對耐久性的影響。

長期以來，從理論界到工程界，人們對混凝土養(yǎng)護目的的表述是值得商榷的。A.M.內(nèi)維爾在《混凝土的性能》一書中，對養(yǎng)護的目的是這樣描述的：“養(yǎng)護的目的是保持混凝土飽和或盡可能飽和，直到新拌水泥漿體中很初由水填充的空間被水泥水化產(chǎn)物填充到所期望的程度”。接下來又說：“為了保證混凝土水化持續(xù)進行，混凝土內(nèi)相對濕度應(yīng)不低于80%，當周圍空氣相對濕度不低于此值時，混凝土與周圍空氣之間基本不發(fā)生水份遷移，不需要有效養(yǎng)護來保證后續(xù)水化?！庇纱宋覀兛梢岳斫鉃?，所謂的“混凝土飽和”，是保持環(huán)境的相對濕度不低于80%。

該書在混凝土學(xué)術(shù)領(lǐng)域權(quán)威性極高，代表了以往理論對混凝土養(yǎng)護目的的表述。內(nèi)維爾是國際上極負盛名的混凝土專家，他的著作在國際上影響深遠，永遠值得我們推崇和尊重。內(nèi)維爾也實事求是地指出，“混凝土行業(yè)的技術(shù)水平仍不如其他行業(yè)那樣成熟”，他非常重視在工程實踐中解決實 際問題，認為現(xiàn)場施工的混凝土構(gòu)件“其質(zhì)量幾乎全靠混凝土的制作工藝來保證”。他的這個說法很有實際意義。在他的著作中，更多關(guān)注的是混凝土的生產(chǎn)實踐與澆筑到構(gòu)件中的工程行為，而不是實驗室里的小試件研究。

工程實踐表明，以往理論關(guān)于混凝土養(yǎng)護目的的表述未能準確揭示混凝土的硬化規(guī)律。理論認為，環(huán)境相對濕度不低于80%，可以不需要有效養(yǎng)護。實際上，只要環(huán)境相對濕度低于100%，混凝土就會失水?；炷烈坏┦还苁嗌?，都會產(chǎn)生缺陷，產(chǎn)生內(nèi)應(yīng)力。在內(nèi)應(yīng)力作用下，混凝土體系偏離原來的平衡，成為不穩(wěn)定的體系，其體積也變得不穩(wěn)定。失水越多，缺陷越嚴重，體積越不穩(wěn)定。環(huán)境相對濕度不低于80%時，即使失水不是很多，混凝土沒有開裂，但失水存在失水通道，存在連通的毛細孔隙缺陷，造成混凝土的抗?jié)B性能降低。這些連通的孔隙缺陷加劇了混凝土硬化后在不利環(huán)境下的繼續(xù)失水，使內(nèi)應(yīng)力不斷的增加和積蓄，混凝土中后期開裂的幾率很大。環(huán)境有害介質(zhì)也容易入侵混凝土，造成混凝土耐久性降低。因此，在混凝土硬化過程中，不可以出現(xiàn)失水通道。要避免出現(xiàn)失水通道，就要防止混凝土失水。所以，不是環(huán)境相對濕度不低于80%，混凝土就不需要有效的養(yǎng)護，而是只要環(huán)境相對濕度低于100%，混凝土都應(yīng)該養(yǎng)護。養(yǎng)護的目的就是防止混凝土失水，防止形成失水缺陷。

“養(yǎng)護的目的是保持混凝土飽和或盡可能飽和”，從字面上看，這種敘述是對的，問題是“混凝土飽和”這一概念怎么去定義。“混凝土飽和”不是環(huán)境相對濕度不低于80%時的混凝土狀態(tài)，而是“混凝土的所有充水空間均被拌合水充盈”。對于不泌水、不離析的混凝土拌合物，密實成型后的體系是一個很好的平衡體系，這時，其所有充水空間均被拌合水充盈。我們要保持混凝土飽和，就是從這個時候開始，防止拌合水損失。

“直到新拌水泥漿體中很初由水填充的空間被水泥水化產(chǎn)物填充到所期望的程度”，這句話提示了混凝土的養(yǎng)護時間究竟為多長才合適。但“所期望的程度”是個模糊的概念，必須有指標來衡量，才變得明確。實際上，只要混凝土密實成型以后不失水，硬化期間其所有充水空間的拌合水就可以保持充盈的狀態(tài)。因為不失水，不存在水的遷移通道，水化產(chǎn)物就可以將充水空間完全填充密實。這時的混凝土實現(xiàn)了高抗?jié)B。實現(xiàn)了高抗?jié)B的混凝土，大大減緩了混凝土中后期拌合水的損失，環(huán)境有害介質(zhì)也很難進入混凝土。所以，筆者認為，這個“所期望的程度”，就是混凝土的高抗?jié)B。正常硬化條件下，混凝土實現(xiàn)高抗?jié)B并不需要28d，只要3～7d。從這個角度來說，規(guī)范規(guī)定一般混凝土的養(yǎng)護期為7d是合理的，但這7d內(nèi)混凝土應(yīng)該不失水。

在施工現(xiàn)場，聽到有的施工人員說，養(yǎng)護是為了保證水泥水化有足夠的水份。這種說法與書中“為了保證混凝土水化持續(xù)進行”的表述應(yīng)是一致的。但是，根據(jù)水泥的水化理論，硅酸鹽水泥完全水化的理論水灰比為0.227，現(xiàn)代混凝土中的膠凝材料基本上都是復(fù)合膠凝材料，摻合料的活性比水泥低，能生成的水化產(chǎn)物比水泥少，因此，復(fù)合膠凝材料完全水化的理論水膠比應(yīng)該在0.227以下，而混凝土生產(chǎn)中的實際水膠比基本都在0.3以上，目前C30及以下的低強度混凝土，很多在0.5以上。這些充盈在充水空間的拌合水，遠高于膠凝材料完全水化時的理論水膠比用水量，因而不但可以保證硬化期間水化的持續(xù)進行，也可以保證混凝土中后期水化的持續(xù)進行，前提條件是這些拌合水不損失。為什么埋在地下的混凝土，其后期強度總是高于暴露在大氣中的混凝土，就是這個道理。所以，混凝土養(yǎng)護的真正目的還是為了防止拌合水損失。

一個理論是否正確，就看它是否經(jīng)得起實踐的檢驗。在以往養(yǎng)護理論指導(dǎo)下產(chǎn)生的一些規(guī)范規(guī)定的養(yǎng)護方法，以及施工現(xiàn)場采取的一些養(yǎng)護方法，都未能滿足混凝土硬化的需要。這些養(yǎng)護方法存在的突出問題是，混凝土密實成型后，普遍存在放任失水的現(xiàn)象，混凝土得不到正常的生長發(fā)育，在硬化期間形成很多失水缺陷，導(dǎo)致長期以來混凝土裂與滲的質(zhì)量問題多多，耐久性問題多多。

筆者很近從事干粉砂漿攪拌站籌建的技術(shù)工作及試驗室籌建工作。砂漿其實就是沒有粗骨料的混凝土。由于使用的工程對象不同，砂漿與混凝土有很大區(qū)別，但也有共性。期間筆者接觸了一位從2005年就開始從事干粉砂漿生產(chǎn)和施工的企業(yè)家，他對如何提高砂漿抗裂能力的見解很獨特。他說，要提高砂漿的抗裂性就必須提高它的保水性，保水率越高，抗裂性能就越好。也許筆者看過的砂漿技術(shù)資料太少，都說添加纖維素醚和可再分散乳膠粉能夠大幅度提高砂漿的抗裂性，但尚未看到有人把砂漿的抗裂性和保水性聯(lián)系起來。這位企業(yè)家一語道破了問題的本質(zhì)，令筆者頗感驚訝。說怪也不怪，這是他實踐經(jīng)驗的總結(jié)。這個問題也很好解釋。正是由于纖維素醚和可再分散乳膠粉的加入，提高了砂漿的保水能力，減少了砂漿施工后拌合水的蒸發(fā)損失和基層吸水損失，努力使砂漿充水空間的拌合水在砂漿硬化期間保持充盈狀態(tài)，水化產(chǎn)物得以將充水空間完全填充密實，減少了由于失水形成的失水通道及其產(chǎn)生的內(nèi)應(yīng)力，使硬化后的砂漿獲得較好的體系平衡，故硬化砂漿的質(zhì)量提高，抗裂性提高。

夏季混凝土如何養(yǎng)護？關(guān)鍵我們要弄清楚養(yǎng)護的目的，養(yǎng)護的本質(zhì)內(nèi)涵。目的搞清楚了，方法也就有了。這些方法就是能夠有效防止拌合水損失的方法，能夠徹底消除失水缺陷的方法。

夏季烈日炎炎，暴曬條件下混凝土失水很快，硬化也快。對于大面積混凝土，振動密實抹平后，要密切注意，掌握好初凝前的二次抹壓時間。如果錯過了適宜的抹壓時間，對硬化混凝土質(zhì)量將造成難以挽回的影響。二次抹壓時，一定要一邊抹壓一邊覆蓋，并澆足水保濕。抹壓是為了徹底消除初凝前形成的失水缺陷，覆蓋是防止抹壓后的混凝土繼續(xù)失水。覆蓋很好采用吸水性強的麻袋或土工布，要相互銜接，并保持覆蓋物一直處于飽水狀態(tài)。只有這樣，才能有效防止混凝土失水。覆蓋塑料薄膜則是較快捷較省工的方法，但要注意其防失水效果。很近有施工人員向筆者講述這樣一則案例：某地某工程于2006年夏季施工，攪拌站的技術(shù)交底也許不夠清晰，施工單位按技術(shù)交底覆蓋塑料薄膜，發(fā)生了較嚴重的早期開裂，很后處理結(jié)果是將樓面板打掉，重新澆注，混凝土公司遭受了損失。筆者分析推測，當時覆蓋的可能是破舊的、很薄的薄膜，也沒有貼緊混凝土表面，有些地方與混凝土表面有很大間隙，在烈日烘烤下混凝土失水很快，水份蒸發(fā)出來或透過薄膜蒸發(fā)掉，或成小水珠沾附在薄膜上，或成蒸汽徘徊在混凝土表面與薄膜之間。這些蒸發(fā)的水分并沒有象一些資料認為那樣可以養(yǎng)護混凝土，因為它不能阻止烈日下混凝土的繼續(xù)失水。失水多了，混凝土開裂就是無疑的了。開裂嚴重，說明失水嚴重。所以覆蓋薄膜應(yīng)選用不透氣不透水的、相對厚一點的薄膜，一次抹平或二次抹壓后立即鋪蓋在混凝土面上，并將薄膜壓緊，使之緊緊貼附在混凝土表面，使拌合水難以蒸發(fā)出來。如果太陽很猛，對于重要工程，或大體積混凝土，在抹壓覆蓋完成后，很好能蓄水養(yǎng)護，這樣質(zhì)量更有保證。

我國西北缺水地區(qū)及非洲沙漠缺水地區(qū)夏季混凝土施工，沒有充足水份養(yǎng)護大面積混凝土，二次抹壓后很好對混凝土表面飄飛一次水花，使混凝土表面充分潤濕，然后用不透氣不透水的薄膜覆蓋并壓緊，再在面上加蓋干草席或干麻袋，要互相銜接，不留暴露面，避免薄膜被太陽直接烘烤。此后雖不再淋水，也應(yīng)有較好的防裂效果。這是缺水地區(qū)的一次養(yǎng)護法。千萬不能讓密實成型后的混凝土長時間裸露在太陽下暴曬，放任其失水。

夏季施工的另一個特點是雨水多，有時雨來得很急，很猛。夏季因為氣溫高，泵送混凝土的坍落度通常較大，但雨季施工時坍落度應(yīng)盡量小些。低坍落度的混凝土遇雨保漿能力較強，減少雨水沖刷漿體的流失。大雨到來之前應(yīng)及早作出判斷，用塑料薄膜將已振實抹平和未振實的混凝土都予覆 蓋。有施工單位因為趕不及，只對振實抹平的混凝土進行覆蓋，而沒有振實的混凝土未予覆蓋。筆者認為這是用反了的方法。未振實的混凝土有很多腳印，大雨過后，這些腳印都灌滿了雨水，振動之前一般沒有排除這些積水，也很難將其排除掉。振動的過程中，雨水融入混凝土，大大加大了水膠比，加之部分漿體流失，對混凝土質(zhì)量的影響是很大的。筆者向施工單位建議，如果雨水來得快，來不及全部覆蓋，首先要覆蓋的是未振實的混凝土，對已振實抹平的混凝土，也一定要將周邊覆蓋好，使薄膜緊貼周邊混凝土的表面，防止雨水沖走水泥漿。混凝土振實抹平時，很好能將周邊略壓高一點，讓雨水積蓄在混凝土表面。這樣做，起到了“即時水養(yǎng)護”的作用。施工單位按此方法做了，效果還是不錯的。

總之，養(yǎng)護方法是靈活多樣的。不同的施工單位可能有不同的養(yǎng)護方法，判斷一種養(yǎng)護方法是不是合理，能否滿足混凝土生長發(fā)育的需要，能否保證硬化混凝土的質(zhì)量，就看它是否能夠有效防止拌合水的損失，是否徹底消除了失水缺陷。如果取得這樣的效果，養(yǎng)護的目的也就達到了。還要注意的是，不同的構(gòu)件可能有不同的失水方式，要針對不同的失水方式采取相應(yīng)的防失水措施。本文所論述的養(yǎng)護目的，就是為混凝土得到正常的生長發(fā)育提供必需的條件。不管任何季節(jié)、何種構(gòu)件，只要配合比合理，只要滿足這些條件，正常硬化溫度下我們就一定能夠保證硬化混凝土的質(zhì)量，其耐久性質(zhì)量也將得到提高。

 END

 3

高國成（威海市威龍建筑安裝有限公司，技術(shù)經(jīng)理）

混凝土強度發(fā)展的三個必要條件是：溫度、濕度和齡期。而夏季混凝土的特點是：高溫多雨、高溫干旱、大風(fēng)及晝夜溫差過大，且不論是直接的還是間接的對混凝土的強度和耐久性都造成了很大的影響。對于夏季混凝土施工，如何保持好一定的溫度、一定的濕度條件和有效的養(yǎng)護時間，來保證混凝土強度的正常發(fā)展？這就需要我們根據(jù)夏季的特點和工程部位進行有效的養(yǎng)護。

山東威海是一個海濱城市，夏季的特點基本是白天溫度一般在30℃以上，夜間溫度15℃左右；多風(fēng)，風(fēng)力一般在5級左右；靠近海邊的濕度較大。對于以上特點，威海地區(qū)夏季混凝土養(yǎng)護主要措施是以盡量避開高溫、大風(fēng)和保持濕度為主要目標。對于不同的部位，采取不同的養(yǎng)護措施和養(yǎng)護時間。

對于梁板來說，表面積與大氣的接觸面大，易受到陽光的直射和風(fēng)的影響，陽光的直射和風(fēng)使混凝土的自由水以很快的速度蒸發(fā)，如果不采取一定的措施，水份快速蒸發(fā)產(chǎn)生的拉應(yīng)力大于沒有凝結(jié)硬化混凝土的抗拉強度，造成混凝土的干縮開裂。所以要在混凝土澆筑振搗抹平后及時地覆蓋白色（白色反光反熱）的塑料薄膜，待達到終凝后及時灑水養(yǎng)護。如果采用平面振搗器，可以及時抹平表面再覆蓋薄膜灑水。另外注意塑料薄膜一定要固定好，威海風(fēng)大，如果固定不好，被風(fēng)刮開了，混凝土可能還會開裂。澆筑后第二天施工員在板上放線時，嚴禁把塑料全部揭開，對于需要打點的地方，可以采用壁紙刀劃開打點，然后固定好。

對于柱子的養(yǎng)護，可能有些施工單位認為沒有必要進行養(yǎng)護，認為柱子與外界的接觸面積小，也很少見到柱子出現(xiàn)開裂的現(xiàn)象。首先來說這是一個錯誤的看法。柱子一般一天到兩天的時間就拆模，這段時間帶模養(yǎng)護，可能不會出現(xiàn)問題，問題是混凝土強度發(fā)展需要一段時間，強度檢測齡期是28d，按照養(yǎng)護條件一般至少也是7d。尤其是現(xiàn)代混凝土，攪拌站為了節(jié)約成本，基本上都是采用雙摻粉煤灰、礦渣粉，對早期的養(yǎng)護條件需求更高。從另外一個角度分析，由于風(fēng)大，尤其夏季的風(fēng)基本上都是從一個方向吹，所以經(jīng)過后期的碳化、回彈測定，同樣一個柱子，受風(fēng)面和背風(fēng)面的碳化值和回彈值都有很大區(qū)別。因此柱子的也要采用自養(yǎng)的方式養(yǎng)護。養(yǎng)護方法是等模板拆后，及時灑水濕潤，用塑料薄膜纏繞，利用混凝土內(nèi)部水進行自養(yǎng)。

對于混凝土結(jié)構(gòu)很容易出現(xiàn)問題的、很難養(yǎng)護的就是剪力墻。剪力墻為豎向與大氣接觸面積大的結(jié)構(gòu)，且采用塑料薄膜纏繞是不現(xiàn)實的，可采用養(yǎng)護液養(yǎng)護，現(xiàn)在很多施工單位根本不會采納使用的。目前剪切墻采用很多的養(yǎng)護方法還是延遲拆除模板的方法，這樣既省錢又省事，也很有效果。

夏季施工混凝土養(yǎng)護工作雖然很簡單，但是我們混凝土企業(yè)技術(shù)人員也要去監(jiān)督交底，讓施工單位給予重視。只要讓混凝土這棵“小草”在一定溫度、濕度和一定的齡期時才能健康茁壯的成長。

 END

 4

趙恒樹（山東億辰混凝土有限公司，高級工程師）

夏季澆筑混凝土具有“環(huán)境溫度高、雷陣雨較多”這些明顯的特點。因此，在夏季澆筑混凝土?xí)r應(yīng)采取如下幾項措施：

（1）在生產(chǎn)C30以上混凝土拌合物時，應(yīng)設(shè)法降低混凝土拌合物的出機溫度。首先控制水泥和礦粉的進場溫度不大于60℃，也可采用地下水噴灑砂石降低砂石的溫度。若上述兩項措施都不能執(zhí)行時，就得用加冰屑的方法，可根據(jù)出機溫度的要求向混凝土拌合物內(nèi)加入30～80kg/m3冰屑，很終目的就是使混凝土的入模溫度不高于當時的平均氣溫，這樣混凝土就不會產(chǎn)生裂縫。

（2）在澆筑混凝土梁板時，應(yīng)在振搗密實后搓平，隨即苫蓋塑料薄膜，在薄膜接頭處用木搓板把薄膜輕壓一下，使其與混凝土面粘結(jié)牢固，防止被大風(fēng)刮起。待混凝土終凝后需要放線時，不要把薄膜全部揭起，可用裁紙刀把放線礙事的部位割去，將薄膜繼續(xù)保留在混凝土表面，有利于混凝土的養(yǎng)護。用薄膜覆蓋的好處是可防止突然下起的大雨對剛澆筑的混凝土板面造成破壞。

注意：在夏季不要用地下水漫灌板面養(yǎng)護，這樣容易引起混凝土板面迅速收縮，產(chǎn)生溫度收縮裂縫?？刹捎媚蟊夤芸跒⑺姆椒B(yǎng)護，板面濕潤即可。

（3）對于混凝土獨立柱，在拆模后可先灑一遍水，隨即用塑料薄膜纏裹嚴密，直到裝飾時再揭掉。這期間不需用水養(yǎng)護。

（4）對于混凝土剪力墻，可延長至7d后拆模；若需早拆，可在拆模后隨即刷一遍合格的養(yǎng)護液。也可安排專人灑水養(yǎng)護，白天每隔2h灑水一遍，夜間每隔4h灑水一遍。

（5）對于大體積混凝土的養(yǎng)護有兩種方法：第一種是薄膜覆蓋法，在混凝土表面搓平后隨即苫蓋薄膜，然后再根據(jù)大體積混凝土的測溫情況在塑料薄膜上覆蓋棉氈。若混凝土底板的中心溫度與表面溫度的差值大于25℃時，就應(yīng)在薄膜上面覆蓋一層棉氈；若溫差值還大于25℃時，就應(yīng)當再苫一層棉氈。當溫差值不大于25℃時，可以不覆蓋棉氈。注意，覆蓋的塑料薄膜不能被大風(fēng)刮起，否則，應(yīng)用溫水灑一遍，然后再重新覆蓋好薄膜。

第二種方法是蓄水法：在底板表層混凝土初凝后，隨即把底板漏水的邊緣用1：2水泥砂漿砌筑120磚墻，兩皮高，隨即用砂漿把磚縫抹實；待底板表層混凝土終凝后，即可向板面沖入經(jīng)太陽曬過或在水箱里儲存達一天以上的溫水（≥25℃）。在底板表面的蓄水高度為80～100mm。這種方法的優(yōu)點是養(yǎng)護效果好，但不便于在底板上繼續(xù)施工。

 END

 5

張波（淄博莊園混凝土有限公司，總工）

混凝土性能的變化與周圍環(huán)境有著很大的關(guān)系，好的環(huán)境可以促進混凝土性能的發(fā)展，使其更好地服務(wù)于結(jié)構(gòu)。惡劣的環(huán)境也可以使混凝土性能劣化，影響整個工程的質(zhì)量。隨著商品混凝土的蓬勃發(fā)展，現(xiàn)代混凝土已不是過去砂子、石子、水泥的簡單組合，在混凝土生產(chǎn)中大多摻加了礦粉、粉煤灰及具有各種功能的外加劑，這些材料的加入都要求必須為混凝土創(chuàng)造一個適宜的環(huán)境，才能使各種材料組合發(fā)揮出很佳性能。

因此，混凝土澆筑完畢后，需要在一定時期內(nèi)保持適當?shù)臏囟群妥銐虻臐穸龋詽M足混凝土的良好硬化條件。為滿足這種硬化條件所采取的措施，稱為混凝土的養(yǎng)護。溫度、濕度及養(yǎng)護延續(xù)的時間是混凝土養(yǎng)護的三大要素。

夏季氣溫高，混凝土早期強度增長快，同時混凝土中的水份蒸發(fā)速度也快，大量水份的蒸發(fā)將會影響膠凝材料的水化，從而影響混凝土很終強度及各種性能的發(fā)展。大量水份很快失去，不僅產(chǎn)生較大的干縮變形，且在混凝土強度不高的情況下發(fā)生，極易造成混凝土的開裂。因此夏季混凝土澆筑施工尤其要注意早期保濕養(yǎng)護，切不可使混凝土暴曬失水，這將對混凝土的強度及各項性能造成無法挽回的損失。根據(jù)不同部位混凝土澆筑后應(yīng)及時采取覆蓋塑料薄膜、涂刷養(yǎng)生液等保濕養(yǎng)護措施。

1、混凝土養(yǎng)護工作的重要性

由于養(yǎng)護措施不當，不能保證混凝土從澆筑成型到凝結(jié)硬化逐漸產(chǎn)生強度的初期處于充分濕潤不失水的狀態(tài)，很易造成的混凝土質(zhì)量問題就是裂縫及表面強度下降。

一提到裂縫形成的原因，很多專家、學(xué)者會羅列出很多，如：砂、石含泥量過大等原材料方面的原因；砂率、水灰比過大等配合比方面的原因；混凝土內(nèi)、外溫差過大等環(huán)境方面的原因等等。這些原因一定程度上會增大混凝土的收縮，但這不是混凝土早期裂縫形成的主要原因。本人認為各種混凝土凝結(jié)硬化期間，早期收縮裂縫形成的主要原因就是混凝土沒有得到充分的完美濕養(yǎng)護。就是說即使針對以上羅列的各因素采取了很多有利于減小混凝土收縮的措施，但是沒能保證混凝土澆筑后的充分濕養(yǎng)護，若是在濕潤的氣候條件下混凝土可能不會出現(xiàn)裂縫，但是在干燥、高溫氣候下，那混凝土不可避免地就要出現(xiàn)裂縫。而反過來，以上羅列的原因你沒能很好的避免，但保證了混凝土澆筑成型后混凝土凝結(jié)、硬化初期的充分濕養(yǎng)護，那混凝土早期的收縮裂縫也可避免。

舉一個現(xiàn)在已經(jīng)被普遍采用且被證明行之有效的例子，就是現(xiàn)澆板的裂縫問題。在以前現(xiàn)澆板的裂縫問題一直是困擾工程界的一大難題。但現(xiàn)在現(xiàn)澆板澆筑后采取隨振搗、隨抹壓、隨覆蓋一層塑料薄膜法施工養(yǎng)護措施后，現(xiàn)澆板裂縫問題已經(jīng)基本解決了。即使砂子含泥量大、混凝土水灰比過大、離析了，這些因素會影響混凝土強度及其它性能，可是若自始至終對混凝土采取了完美濕養(yǎng)護，使混凝土在初期水化強度增長過程中沒有失水，那混凝土就不會出現(xiàn)早期收縮裂縫。就在今年6月份我們供應(yīng)澆筑了一地下車庫頂板工程，整個頂板7800m2，消耗C30P6混凝土3500m3，連續(xù)澆筑了5天4夜，中間未留后澆帶，也沒有施工縫，混凝土生產(chǎn)沒有摻加特殊的材料。就采取了隨振搗、隨抹壓、隨覆蓋一層塑料薄膜，待混凝土終凝后繼續(xù)灑水蓄水養(yǎng)護7天。現(xiàn)已澆筑完2月，車庫頂面未有肉眼可見長線裂縫，個別短淺裂縫是由于塑料薄膜覆蓋不嚴造成的。還有去年5月份我們供貨施工的淄博第一高層大體積混凝土基礎(chǔ)工程，核心筒部位厚8.9m、周邊筏板厚3.1m，混凝土總量12000m3，連續(xù)澆筑3天3夜。澆筑后混凝土內(nèi)部很高溫度78℃，表層溫度47℃，溫差達31℃。采取了振搗抹面完成后，隨即覆蓋一層塑料薄膜，待混凝土終凝后繼續(xù)灑水（工地抽取的地下水，較涼）。蓄水養(yǎng)護了4天，混凝土頂面未發(fā)現(xiàn)肉眼可見明顯裂縫。在這里想說明一下，采用溫差較大的地下水直接澆淋混凝土表面，在很多專家認為是應(yīng)禁止的（只是憑想象），但事實證明是可行的。如果混凝土連這點刺激都承受不了，那這個混凝土就是一個廢品。

由于養(yǎng)護措施不當、不到位易造成混凝土的另一個質(zhì)量問題就是混凝土表面強度下降。如地面、路面混凝土澆筑抹面完成后如不能保證充分的濕養(yǎng)護，那混凝土表面強度就會明顯下降，造成的直接后果就是起灰、起砂。再例如普遍反映的混凝土主體工程采用回彈儀檢測與鉆芯法檢測，混凝土強度差值太大問題（實際是表面強度與內(nèi)部強度差值大）。以前采用現(xiàn)場攪拌生產(chǎn)混凝土?xí)r，基本不摻加粉煤灰、外加劑（這里不考慮砂率問題），混凝土澆筑后強度增長較快，混凝土產(chǎn)生強度后內(nèi)部水份就不容易散失，養(yǎng)護不足對混凝土影響較小。而現(xiàn)在采用商品混凝土，混凝土中摻加了礦粉、粉煤灰及各種外加劑，混凝土早期強度增長緩慢，而這時如果混凝土表面不能保證充分的濕養(yǎng)護，造成混凝土表面失水，那混凝土的表面強度就會大大下降，碳化深度增大，而內(nèi)部強度影響不大。這也是采用回彈法檢測與鉆芯法檢測混凝土實體強度偏差大的一個重要原因。

以上談了很多，無非就是想說明養(yǎng)護對混凝土的重要意義，尤其是夏季高溫季節(jié)更應(yīng)該保證混凝土的早期養(yǎng)護。

2、如何做好夏季養(yǎng)護

如何做好夏季混凝土的養(yǎng)護工作呢？本人認為應(yīng)該根據(jù)不同的施工部位采取相應(yīng)的養(yǎng)護方法。

（1）對于現(xiàn)澆板、地面、路面等澆筑后有一個面是裸露在模板外面的，這樣的澆筑面，在澆筑抹面完成后應(yīng)隨即覆蓋一層塑料薄膜養(yǎng)護，待混凝土終凝后繼續(xù)灑水養(yǎng)護，很少保證3天充分保濕養(yǎng)護，很好7天。

（2）對于柱子，在拆除模板后，應(yīng)隨即纏裹塑料薄膜或涂刷養(yǎng)護液，保證混凝土表面水份不散失。

（3）對于剪力墻、連續(xù)墻部位應(yīng)避免過早拆模?，F(xiàn)在很多施工單位夏季混凝土澆筑后，不到12小時就開始拆除柱、墻模板。有的混凝土才剛剛終凝，混凝土強度很低，模板都能將混凝土粘下來，就硬是將模板拆除了。而模板拆除后又不能保證充分養(yǎng)護，結(jié)果墻體的裂縫就不可避免了。對于墻體部位混凝土本身強度較高，厚度大，內(nèi)部水化熱大，不易養(yǎng)護，混凝土表面水份易散失，因此極易造成墻體的裂縫。但如果能像現(xiàn)澆板一樣（面積要比墻體大）保證混凝土的完美濕養(yǎng)護，在混凝土強度增長初期不失水，則墻體的裂縫問題就能解決。

對于墻體部位的養(yǎng)護，在墻體具有足夠強度（夏季澆筑后48h，很少也要30h）時拆除模板，隨拆隨即涂刷養(yǎng)護液，保證混凝土表面水份不散失。

根據(jù)不同澆筑部位采取以上養(yǎng)護方法，保證混凝土澆筑成型后的完美充分濕養(yǎng)護，即能避免或減小由于養(yǎng)護不到位造成的混凝土裂縫及表面強度低問題。

 END

 6

虞孝偉（公興混凝土有限公司技術(shù)質(zhì)量部，高工）

夏季是一個氣溫干燥和降雨頻繁的季節(jié)，天氣的炎熱和頻繁的降雨會對混凝土的澆筑施工和混凝土的質(zhì)量產(chǎn)生重要的影響，因此需要攪拌站和施工單位對此引起高度重視。為確保夏季施工預(yù)拌混凝土的質(zhì)量，要求我們必須做到以下幾點：

（1）要及時了解施工當天的天氣情況，炎熱天氣應(yīng)盡量避開高溫時段的施工（很好將施工時間選擇在下午四點到次日上午十一點之間）。盡量避開雨天澆筑，防止由于降雨而改變原有混凝土的水灰比，影響混凝土的強度或由于降雨引起混凝土澆筑表面的泌水，從而導(dǎo)致混凝土表面起殼、起砂現(xiàn)象的發(fā)生。如中途降雨應(yīng)在已澆筑的混凝土上覆蓋彩棚布或塑料薄膜，防止淋雨破壞已收面的混凝土。

（2）當結(jié)構(gòu)長度大于40m時，可在樓面中部設(shè)置后澆帶，同時當樓面跨度大于3.9m時，應(yīng)設(shè)置雙層雙向鋼筋，且鋼筋直徑不小于8mm、間距不大于150mm。如遇未按要求設(shè)置雙層雙向鋼筋或設(shè)置后澆帶，此時極易產(chǎn)生裂縫，務(wù)必請加以重視。

（3）在澆筑混凝土前應(yīng)將模板充分濕潤，在澆筑過程中要做到及時振搗、及時接槎（初凝前）、及時收面抹壓（兩次以上），以防止塑性裂縫的產(chǎn)生。

（4）泵送混凝土施工，由泵車或地泵供應(yīng)混凝土?xí)r應(yīng)由遠至近澆筑，以便布料均勻施工速度快，并可避免管道的沖擊影響混凝土凝結(jié)。出泵的坍落度很宜控制在160～180mm，不宜過大，否則容易造成混凝土離析、泌水、堵管等現(xiàn)象。

（5）澆筑完畢后嚴禁隨意加水。必須在初凝前開始養(yǎng)護且不少于8小時，在混凝土收漿和二次抹壓后，用塑料薄膜覆蓋和保濕養(yǎng)護，防止表面水份蒸發(fā)，待混凝土硬化至可上人時，揭去塑料薄膜，鋪上麻袋進行保溫保濕養(yǎng)護，如無麻袋可由專人負責灑水養(yǎng)護，確保7天養(yǎng)護期，對摻有外加劑和粉煤灰的混凝土，澆水養(yǎng)護時間為14天，切實抑制干縮和硬化收縮裂縫等缺陷的發(fā)生。

（6）夏季施工泵送混凝土過程中，嚴禁將輸送管道內(nèi)的或已硬化的混凝土結(jié)塊撒落到混凝土中和即將澆筑混凝土的地方。

（7）采用泵送施工時，應(yīng)按方案組織施工，盡量縮短混凝土在現(xiàn)場的滯留時間，防止混凝土由于布料不合理出現(xiàn)冷縫；天氣炎熱時應(yīng)覆蓋、噴淋泵管，以降低入模溫度。

（8）合理調(diào)配車輛，做好混凝土的及時泵送，減少現(xiàn)場車輛的積壓或停滯，要求在1.5小時以內(nèi)卸清全部混凝土，在工地混凝土不得超過2.5小時，以免混凝土坍落度的損失過大，影響混凝土的泵送性能。

（9）在混凝土強度達到1.2MPa之前不得在其上踩踏或安裝模板和支架。

（10）對于一些高度較高的梁柱、不便澆淋的構(gòu)筑物，對混凝土的養(yǎng)護必須涂上養(yǎng)護劑或塑料薄膜嚴密覆蓋，保持混凝土充分水化，確?；炷临|(zhì)量。

（11）混凝土剪力墻應(yīng)為養(yǎng)護的重點對象，養(yǎng)護時間不得少于14天，始終保持混凝土濕潤，降低混凝土收縮、徐變，減少裂縫產(chǎn)生。

 END

 7

劉世濤（滄州市市政工程有限公司，總工）

混凝土養(yǎng)護的目的是保證澆筑成型的混凝土的環(huán)境溫度、濕度滿足一定的要求，使混凝土到規(guī)定的齡期時具有滿足設(shè)計要求的使用功能。對華北平原地區(qū)來說，夏季氣溫高、晝夜溫差小，環(huán)境濕度小，尤其今年華北大部干旱少雨，對混凝土的施工尤為不利。

對混凝土的養(yǎng)護，從以下三個原則出發(fā)：防、抗、放。

“預(yù)防為主”是我們?nèi)魏未胧┑氖走x，從本質(zhì)上實現(xiàn)我們的要求，而且是很經(jīng)濟的措施。若預(yù)防措施無法實現(xiàn)，則在既定目標的情況下再考慮抵抗、釋放等措施。首先從預(yù)防角度考慮，防止混凝土溫度過高。從原材料使用上，選用水化熱低的水泥，使用高效減水劑，減少水泥用量，增加摻和料的用量，把骨料放入遮陽棚中、灑水降低骨料溫度，攪拌用水中加冰塊降低溫度；從施工時間上選擇溫度低、濕度大的夜晚施工；對于墻體、板等結(jié)構(gòu)部位不使用鐵質(zhì)模板。再者從抵抗混凝土水份蒸發(fā)、濕度變小的途徑上采取施工措施。澆筑成型的混凝土表面減少與空氣接觸的時間，及時進行密閉覆蓋。對于墻體、梁等不易覆蓋保濕的結(jié)構(gòu)部位表面進行淋水養(yǎng)護、噴灑養(yǎng)護劑等措施保持混凝土的濕度。很后，對于其他措施無法解決的混凝土溫升過快、溫度過高的大體積混凝土，采取“放”的措施，把熱量引到混凝土的外部：混凝土內(nèi)部預(yù)理水管，通入冷卻水，降低混凝土內(nèi)部溫度。

 END

 8

鄧承飛（湖北中陽明集團當陽市中陽建材有限公司，總工）

筆者接觸了很多工地，施工人員都錯誤的認為：混凝土夏季沒有必要養(yǎng)護或者對養(yǎng)護的重視不夠，他們認為：澆筑完幾個小時就凝固了，簡單地做做收面工序、灑灑水就行了。但是現(xiàn)在的商混都使用了減水劑，當混凝土剛剛終凝時，才完全失去塑性；此時，水泥水化已經(jīng)開始，而且反應(yīng)激烈，水化熱的積聚會使混凝土溫度升高，其內(nèi)部含有大量的水份，如果不及時養(yǎng)護，就會通過毛細孔揮發(fā)出來，這樣就形成早期裂縫，對混凝土強度的形成造成不利影響，產(chǎn)生一系列質(zhì)量問題，所以夏季的混凝土一定要做好振搗、壓實、抹面、覆蓋、澆水、保濕等養(yǎng)護工作。

南方的夏季雷雨多、臺風(fēng)多、晝夜溫差大，本人根據(jù)實際操作經(jīng)驗，認為主要做好以下幾點養(yǎng)護（按施工部位分別介紹）：

（1）做好施工技術(shù)交底的同時強調(diào)養(yǎng)護的必要性，以書面形式，一式兩份進行技術(shù)交底。例如：《混凝土使用說明書》、《大體積混凝土施工方案》、《路面地坪施工養(yǎng)護注意事項》等等，供需雙方的項目負責人、技術(shù)負責人簽字認可。讓項目管理層高度重視，做到提前預(yù)防。

（2）夏季錯峰施工：避開中午高溫時段（當氣溫高于35℃時，中午11∶00～15∶00應(yīng)停止施工），避免太陽直射，因為此時段澆筑的混凝土，表面很快假凝，內(nèi)部水份會迅速蒸發(fā)，形成裂縫。

（3）路面混凝土應(yīng)選擇早晚施工，避開中午高溫時段、錯開大風(fēng)、雨天等惡劣天氣。澆筑、振搗、壓實、收面完成后立即覆蓋草袋或麻片、毛氈等物，終凝之后2～3h即可澆水，讓其保持濕潤狀態(tài)養(yǎng)護14d。并在24h小時之內(nèi)切縫。施工過程中嚴禁表面灑水、灑干水泥粉收面，否則會引起起 皮、起灰、開裂等現(xiàn)象。

（4）澆筑梁板：夏季水份散失較快，澆筑前應(yīng)將模板充分濕潤，但不得有積水。在初凝前應(yīng)在混凝土表面進行二次振搗，終凝前二次壓實、木搓子抹平不少于二至三次，必要時采用鐵滾筒來回碾壓兩遍以上，應(yīng)立即覆蓋薄膜、草袋或麻片、毛氈等物，及時澆水養(yǎng)護14d。

（5）剪力墻、柱：先帶模養(yǎng)護3～5d等水化熱峰值過后，拆除邊模時，可以采用塑料薄膜包裹法自養(yǎng)護，封閉混凝土表面并阻止水份蒸發(fā)。

（6）大體積混凝土：首先要從配合比設(shè)計上考慮質(zhì)量控制和養(yǎng)護問題，比如，提高礦粉、粉煤灰等摻合材用量，選擇低熱水泥、降低水泥用量、選用干凈的骨料，使用緩凝型或超緩凝型減水劑等。這樣既能降低混凝土絕熱溫升，降低水化熱峰值溫度，又能減少裂縫產(chǎn)生的幾率，有利于養(yǎng)護?；炷翝仓蠹皶r用保溫材料覆蓋，（根據(jù)溫度驗算要求，確定覆蓋保溫層厚度?？梢韵壬w一層塑料薄膜，然后鋪上一層或兩層以上毛氈、草袋、等物蓄熱保溫），并及時澆水保濕，控制好內(nèi)外溫差，養(yǎng)護14d；必要時表面進行蓄水養(yǎng)護。

商混養(yǎng)護要求做到及時而充分，把握住“養(yǎng)護頭七天，關(guān)鍵是前三天，很很關(guān)鍵第一天”。如果第一天失水過多，所造成的缺陷可能后期難以彌補，因此，第一天及時而充分的濕養(yǎng)護，對混凝土的抗壓強度、抗?jié)B性、抗裂性都十分關(guān)鍵。
