春季混凝土質(zhì)量問(wèn)題頻發(fā)如何防治？看完受益無(wú)窮！

一年之計(jì)在于春，同樣，混凝土企業(yè)也在春季開(kāi)始籌謀新一年度的發(fā)展。但令很多企業(yè)頭疼的是，冬春交際是混凝土質(zhì)量問(wèn)題是頻發(fā)的季節(jié)，強(qiáng)度不足、裂縫、表面缺陷困擾著企業(yè)的技術(shù)人員。為何混凝土在這個(gè)季節(jié)會(huì)產(chǎn)生眾多這些問(wèn)題的出現(xiàn)？這是個(gè)值得思考的問(wèn)題。下面是專(zhuān)家和相關(guān)技術(shù)人員針對(duì)冬去春來(lái)之際混凝土質(zhì)量問(wèn)題頻發(fā)現(xiàn)象展開(kāi)的討論。

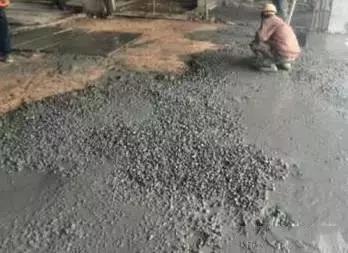

春季混凝土質(zhì)量問(wèn)題頻發(fā)如何防治？

 1

在這春冬季節(jié)交替之際，晝夜溫差、風(fēng)速變化大，混凝土在生產(chǎn)、運(yùn)輸、澆筑、養(yǎng)護(hù)等環(huán)節(jié)易受影響，稍有不慎就會(huì)產(chǎn)生混凝土強(qiáng)度不足、裂縫、表面缺陷等現(xiàn)象，本人在此小抒拙見(jiàn)，與同行共同探討春冬交替之際混凝土產(chǎn)生強(qiáng)度不足、裂縫、表面缺陷的原因以及防范措施。

1 混凝土強(qiáng)度不足

1.1 主要原因

（1）氣溫剛回升，容易忽略寒潮情況，盲目降低混凝土配合比的水泥用量或膠凝材料用量。

（2）春冬季節(jié)交替，未對(duì)外加劑中的保坍劑組分做及時(shí)的調(diào)整，氣溫回升后保坍性變差，混凝土拌合物在運(yùn)輸途中坍落度損失偏大，到達(dá)施工現(xiàn)場(chǎng)后流動(dòng)性不滿(mǎn)足施工要求，施工時(shí)再加水調(diào)整拌合物流動(dòng)性，導(dǎo)致入模的混凝土拌合物水膠比增大，從而降低了混凝土的強(qiáng)度。

（3）因春冬季溫差變化大，早晚不同溫度段混凝土配合比外加劑摻量不同，早上溫度較低外加劑摻量較低，中午溫度上升，在生產(chǎn)控制過(guò)程中若未及時(shí)調(diào)整外加劑摻量，當(dāng)混凝土拌合物達(dá)到要求的流動(dòng)性時(shí)，拌合用水超量，從而增大了混凝土配合比水膠比，進(jìn)而降低了混凝土強(qiáng)度。

（4）混凝土澆筑后未及時(shí)養(yǎng)護(hù)，造成早期混凝土失水，影響強(qiáng)度的正常發(fā)展。

1.2 預(yù)防措施

（1）不盲目降低混凝土配合比水泥用量和膠凝材料用量。

（2）要求外加劑廠(chǎng)針對(duì)氣溫情況及時(shí)調(diào)整外加劑的保坍性能，使外加劑保坍性能滿(mǎn)足混凝土運(yùn)輸和施工的要求。

（3）在混凝土質(zhì)量控制過(guò)程中，及時(shí)調(diào)整外加劑摻量，嚴(yán)格控制水膠比在設(shè)計(jì)要求范圍內(nèi)。

（4）及時(shí)對(duì)已澆筑的混凝土進(jìn)行養(yǎng)護(hù)和保護(hù)，保證混凝土強(qiáng)度的正常發(fā)展。

2 混凝土裂縫現(xiàn)象

2.1主要原因

（1）春冬交替，風(fēng)多、風(fēng)速波動(dòng)大，混凝土表面失水較快，在施工過(guò)程中易忽略對(duì)混凝土進(jìn)行及時(shí)的保濕養(yǎng)護(hù)，從而導(dǎo)致干縮裂縫的出現(xiàn)。

（2）晝夜溫差大，未及時(shí)對(duì)已澆筑的混凝土進(jìn)行覆蓋保溫養(yǎng)護(hù)，從而導(dǎo)致溫差裂縫的形成。

（3）混凝土配合比中水泥用量需合理控制，若配合比中水泥用量過(guò)高，水化熱過(guò)高，易導(dǎo)致裂縫的形成。

（4）對(duì)外加劑的保坍性未及時(shí)調(diào)整，導(dǎo)致混凝土拌合物在運(yùn)輸途中坍損過(guò)大，到現(xiàn)場(chǎng)后再加水調(diào)整拌合物流動(dòng)性，改變了混凝土的水膠比，導(dǎo)致混凝土抗裂性降低，進(jìn)而增大了混凝土開(kāi)裂的幾率。

（5）在施工過(guò)程中，由于風(fēng)速和空氣溫度、濕度的變化，使混凝土表面水份蒸發(fā)過(guò)快，影響收面工作，工人為了收面方便，向混凝土表面澆生水收面，增大了混凝土表面的水膠比，降低了混凝土表面抗裂性，以致誘發(fā)混凝土表面裂縫的形成。

（6）在施工過(guò)程中鋼筋被踩踏、錯(cuò)位，導(dǎo)致混凝土鋼筋保護(hù)層受影響。

（7）收面工作不及時(shí)，抹面工序未到位。

（8）混凝土澆筑后過(guò)早上荷載，構(gòu)件堆放、搬運(yùn)、安裝時(shí)其支承點(diǎn)、吊點(diǎn)位置不當(dāng)，或受到碰撞，或構(gòu)件反放造成混凝土裂縫出現(xiàn)。

2.2 預(yù)防措施

（1）及時(shí)對(duì)已澆筑的混凝土進(jìn)行覆蓋保濕、保溫養(yǎng)護(hù)。

（2）對(duì)已澆筑的混凝土及時(shí)進(jìn)行振搗、收面、養(yǎng)護(hù)等工序。

（3）合理調(diào)整混凝土配合比，防止因水泥用量過(guò)高水化熱高，誘發(fā)裂縫。

（4）嚴(yán)禁在收面和調(diào)整混凝土流動(dòng)性時(shí)加生水。

（5）嚴(yán)禁過(guò)早上荷載，對(duì)拆除的模板、構(gòu)件進(jìn)行及時(shí)清運(yùn)。

3 混凝土表面缺陷

3.1 主要原因

（1）春季氣溫回升，部分外加劑廠(chǎng)調(diào)節(jié)外加劑保坍性時(shí)利用緩凝方式，導(dǎo)致混凝土凝結(jié)時(shí)間偏長(zhǎng)，加之施工趕工期，過(guò)早拆模、踩踏、上荷載，以致混凝土墻體、板面產(chǎn)生缺陷。

（2）澆筑混凝土前，模板未清理干凈以及未被充分濕潤(rùn)。

（3）由于春季雨水較多，在澆筑混凝土過(guò)程中未及時(shí)采取有效的防范措施，導(dǎo)致混凝土表面被雨水沖淋，產(chǎn)生返砂、起灰現(xiàn)象。

3.2 預(yù)防措施

首先，要求外加劑廠(chǎng)利用合理方式調(diào)節(jié)外加保坍性能。其次，在施工中及時(shí)對(duì)模板表面進(jìn)行清理和涂刷脫模劑，采取有效措施防止雨水沖淋混凝土。

總之，有效預(yù)防混凝土產(chǎn)生強(qiáng)度不足、裂縫、表面缺陷等現(xiàn)象，就要求我們?cè)谏a(chǎn)控制時(shí)嚴(yán)格把關(guān)材料的質(zhì)量，在過(guò)程控制中，及時(shí)對(duì)混凝土配比和性能進(jìn)行調(diào)整監(jiān)控，在混凝土澆筑時(shí)的各個(gè)工序嚴(yán)格到位，及時(shí)對(duì)混凝土進(jìn)行保護(hù)和養(yǎng)護(hù)，才能有效的防止或避免混凝土缺陷的產(chǎn)生。

 2

根據(jù)以往混凝土生產(chǎn)和質(zhì)量控制的經(jīng)驗(yàn)，在中國(guó)北方地區(qū)，冬春交際這個(gè)季節(jié)多風(fēng)、風(fēng)大、空氣干燥、濕度小、晝夜溫差大，這時(shí)混凝土施工最容易產(chǎn)生收縮裂縫。

1 施工方面

施工方面主要有如下控制措施：

（1）混凝土在滿(mǎn)足施工要求的前提下，應(yīng)盡可能要求小坍落度施工，大坍落度混凝土容易施工但更容易產(chǎn)生裂縫；

（2）在空曠的施工現(xiàn)場(chǎng)或在平面結(jié)構(gòu)混凝土施工時(shí)，若風(fēng)力較大，必要時(shí)要加設(shè)擋風(fēng)設(shè)施，宜邊澆注成型邊用塑料薄膜覆蓋保濕，也可噴灑養(yǎng)護(hù)液，做好混凝土的養(yǎng)護(hù)工作，防止產(chǎn)生早期裂縫等質(zhì)量問(wèn)題；

（3）澆筑后的混凝土應(yīng)立即收面，初凝、終凝前要分別進(jìn)行收面工序，并適當(dāng)增加收面次數(shù)，終凝前做好二次抹面，可消除已經(jīng)出現(xiàn)的塑性收縮裂縫，提高密實(shí)度；

（4）混凝土采用澆水和保濕養(yǎng)護(hù)時(shí)，應(yīng)安排專(zhuān)人澆水，澆水次數(shù)應(yīng)能保持塑料布內(nèi)有凝結(jié)水，養(yǎng)護(hù)時(shí)間不得少于7d；對(duì)有摻用緩凝型外加劑或有抗?jié)B要求的混凝土，保濕養(yǎng)護(hù)不得少于14d；對(duì)于豎向混凝土結(jié)構(gòu)，養(yǎng)護(hù)時(shí)間宜適當(dāng)延長(zhǎng)；

（5）對(duì)于大體積混凝土，養(yǎng)護(hù)過(guò)程應(yīng)進(jìn)行溫度控制，混凝土內(nèi)部和表面的溫差不宜超過(guò)25℃，表面與外界溫差不宜大于20℃；

（6）對(duì)于梁板混凝土澆筑結(jié)束后切忌上力過(guò)早，吊裝材料要輕放且分散堆存，拆模不宜過(guò)早，拆模過(guò)程中不要對(duì)剛澆筑的部位產(chǎn)生太大震動(dòng)，在拆邊墻板和吊放材料過(guò)程中若震動(dòng)太大或堆放過(guò)于集中，易形成破壞性裂縫。

2 混凝土自身方面

若采用上述措施還有問(wèn)題出現(xiàn)，則可從混凝土自身方面改進(jìn)：

（1）嚴(yán)格控制骨料的含泥量，宜采用中砂進(jìn)行生產(chǎn)；

（2）在滿(mǎn)足施工的條件下，適當(dāng)降低砂率和水膠比；

（3）選用收縮率小的外加劑。

總之，即使攪拌站生產(chǎn)出再好的混凝土，如果養(yǎng)護(hù)不到位，一樣會(huì)出現(xiàn)很多裂縫，所以養(yǎng)護(hù)環(huán)節(jié)很重要，養(yǎng)護(hù)還能夠通過(guò)后期的養(yǎng)護(hù)彌補(bǔ)前期的不足，減少混凝土質(zhì)量問(wèn)題的發(fā)生。

 3

在冬去春來(lái)之際最容易出現(xiàn)的混凝土質(zhì)量問(wèn)題有：混凝土強(qiáng)度偏低、混凝土現(xiàn)澆板早期裂縫。下面就這兩個(gè)問(wèn)題進(jìn)行原因分析并制定糾正措施。

1 混凝土強(qiáng)度偏低的問(wèn)題

1.1 原因分析

混凝土的冬期配合比富余系數(shù)偏小，冬期配合比的28d標(biāo)養(yǎng)強(qiáng)度應(yīng)比常溫配合比的28d標(biāo)養(yǎng)強(qiáng)度提高一個(gè)等級(jí)。因?yàn)榛炷猎谑軆龊螅òㄘ?fù)溫混凝土）都要降低部分強(qiáng)度。施工單位在冬期澆筑混凝土后大多數(shù)沒(méi)有采取養(yǎng)護(hù)措施（特別是剪力墻）。

有些單位在春季急于驗(yàn)收基礎(chǔ)或主體，混凝土還沒(méi)有達(dá)到等效齡期，就進(jìn)行驗(yàn)收，導(dǎo)致混凝土強(qiáng)度偏低?；炷两Y(jié)構(gòu)工程驗(yàn)收規(guī)范所規(guī)定的等效齡期不宜大于60d是不合理的。因?yàn)樵诙谑┕r(shí)，低于0℃的天數(shù)不計(jì)入齡期，那在東三省的不計(jì)入天數(shù)就大于30d以上。因此，在驗(yàn)收混凝土強(qiáng)度時(shí)必須達(dá)到600℃·d。

1.2 糾正措施

冬期配合比的強(qiáng)度富余系數(shù)應(yīng)比常溫配合比的強(qiáng)度富余系數(shù)提高一個(gè)強(qiáng)度等級(jí)。

在冬期澆筑的混凝土必須進(jìn)行養(yǎng)護(hù)：柱子可采用塑料薄膜纏裹法；剪力墻可采用雙面膠粘貼塑料薄膜法，要注意上下貼嚴(yán)密，每幅薄膜間用膠帶連接封嚴(yán)，直到裝飾墻面時(shí)再揭起。有些工地反映刷養(yǎng)護(hù)液到后期不能風(fēng)化，對(duì)抹灰面的粘結(jié)不利。對(duì)現(xiàn)澆梁板可采用延期拆除底模和板的表面苫蓋塑料薄膜的方法。

有關(guān)部門(mén)驗(yàn)收基礎(chǔ)或主體時(shí)，必須達(dá)到600℃·d的等效齡期方可進(jìn)行，否則，在冬期澆筑的混凝土的強(qiáng)度有可能達(dá)不到設(shè)計(jì)強(qiáng)度。

2 混凝土現(xiàn)澆板早期裂縫問(wèn)題

2.1 原因分析

原材料因素：砂子粒徑偏細(xì)，含泥量較大（含泥量大于4%），以及沒(méi)有使用聚羧酸泵送劑，沒(méi)有采用苫蓋塑料薄膜法對(duì)板面進(jìn)行養(yǎng)護(hù)，而是采用了二次抹壓法。

2.2 糾正措施

選用中砂，含泥量控制在4%以?xún)?nèi)；也可選用50%的機(jī)制砂代替黃砂，效果也較好。選用聚羧酸泵送劑生產(chǎn)混凝土，因?yàn)樵诨炷镣饧觿┲校埕人岜盟蛣┑氖湛s率是最小的。

在春季干旱少雨，風(fēng)多且風(fēng)速快，空氣濕度很小，因此，在春季澆筑現(xiàn)澆板時(shí)必須采用塑料薄膜法養(yǎng)護(hù)板面。在混凝土澆筑一段且振搗完畢后，應(yīng)隨即搓平板面，接著苫蓋塑料薄膜，在每一幅薄膜的開(kāi)頭和收尾及每隔1m應(yīng)用木搓板輕壓薄膜使其與混凝土表面粘結(jié)牢靠，以免被大風(fēng)刮起。當(dāng)需要放線(xiàn)時(shí)，可把放線(xiàn)礙事的部位用裁紙刀割開(kāi)揭起，但不要全部揭起。在春季養(yǎng)護(hù)時(shí)應(yīng)設(shè)專(zhuān)人負(fù)責(zé)，每隔4小時(shí)檢查薄膜覆蓋情況，當(dāng)發(fā)現(xiàn)有被風(fēng)刮起的薄膜時(shí)，要及時(shí)灑水并重新覆蓋薄膜，在被刮起的薄膜周?chē)蒙皦鹤　?/span>

 4

春季大風(fēng)，氣溫驟升驟降而且反復(fù)是造成預(yù)拌混凝土拌制、運(yùn)輸、泵送、澆筑、養(yǎng)護(hù)各個(gè)環(huán)節(jié)質(zhì)量異常波動(dòng)的原因。

大風(fēng)會(huì)使得新澆筑的混凝土快速丟失水份，從而在未硬化前產(chǎn)生失水裂縫。

氣溫驟升，使得減水劑的凝結(jié)時(shí)間無(wú)法及時(shí)調(diào)整，導(dǎo)致混凝土坍落度損失增加，繼而出現(xiàn)泵送困難甚至堵管，更嚴(yán)重的會(huì)導(dǎo)致澆筑時(shí)難以振搗，使得結(jié)構(gòu)強(qiáng)度、密實(shí)度和外觀(guān)難以保證。

氣溫短時(shí)間內(nèi)變化幅度大，會(huì)引起砂石、水泥的溫度增高，這不僅會(huì)影響混凝土出場(chǎng)時(shí)的質(zhì)量穩(wěn)定，而且會(huì)引起坍損增加，從而影響后期泵送、澆筑質(zhì)量。

當(dāng)前已有很多混凝土技術(shù)、施工人員發(fā)覺(jué)，春季混凝土?xí)霈F(xiàn)硬化異常、泵送困難、澆筑前后裂縫增加的現(xiàn)象。為減少這些問(wèn)題的發(fā)生，需要混凝土公司材料管理人員、質(zhì)管部、技術(shù)部及施工單位共同配合，切實(shí)減少砂石、水泥溫度的突然變化，配合比設(shè)計(jì)時(shí)留有充足的流動(dòng)性變化區(qū)間，澆筑時(shí)采取措施減少大風(fēng)對(duì)未硬化前混凝土的不利影響，如使用擋風(fēng)設(shè)備，縮短澆筑時(shí)間，及時(shí)覆蓋、養(yǎng)護(hù)，延長(zhǎng)養(yǎng)護(hù)時(shí)間，剪力墻等容易遭受大風(fēng)侵襲的部位應(yīng)更晚些時(shí)間拆除模板。

 5

冬春交際是混凝土質(zhì)量問(wèn)題頻發(fā)的時(shí)期，混凝土拌合物勻質(zhì)性能下降，進(jìn)而影響了混凝土力學(xué)性能及耐久性能。結(jié)合我公司各類(lèi)外加劑多年的應(yīng)用經(jīng)驗(yàn)，分析產(chǎn)生的原因主要有如下幾個(gè)方面：

1 原材料

（1）膠凝材料、砂、石等原材料的影響。近年來(lái)上述原材料質(zhì)量日益劣化，與外加劑的相容性變差，在一些地區(qū)即使氣溫較低時(shí)，生產(chǎn)的混凝土的工作性損失仍較大，不得不提高外加劑的用量來(lái)抑制，但這會(huì)加大混凝土拌合物質(zhì)量的離散性，勻質(zhì)性波動(dòng)變大。

（2）外加劑的影響。當(dāng)前，聚羧酸減水劑在我國(guó)預(yù)拌混凝土生產(chǎn)中的應(yīng)用比例逐年上升。大量的實(shí)踐證明，聚羧酸減水劑對(duì)水泥組分變化比傳統(tǒng)萘系、脂肪族等高效減水劑敏感，可以通過(guò)化學(xué)鍵插層到粘土的層狀結(jié)構(gòu)中而被吸附損耗從而導(dǎo)致其分散性能下降，環(huán)境及其它原料的溫度、品質(zhì)等對(duì)其吸附分散性能也存在較大影響。此外，由于聚羧酸減水劑的分散性能較傳統(tǒng)萘系減水劑有了大幅提高，這也在一定程度上影響了混凝土質(zhì)量的勻質(zhì)性。而當(dāng)前市場(chǎng)上聚醚大單體等主要原料品種單一，當(dāng)遇到上述問(wèn)題時(shí)，很難從根本上解決。

2 客觀(guān)條件

春節(jié)前后特別是節(jié)后一段時(shí)期，混凝土工程量較平時(shí)大幅萎縮，水泥庫(kù)存周期變長(zhǎng)，這對(duì)水泥與外加劑的適應(yīng)性造成了一些影響。此外，這一時(shí)期的全國(guó)大部分地區(qū)氣溫變動(dòng)大且較為頻繁，由于聚羧酸減水劑的吸附分散作用受溫度影響較大，混凝土拌合物易離析泌水，勻質(zhì)性變差且產(chǎn)生表面缺陷等質(zhì)量問(wèn)題。

3 膠凝材料用量

當(dāng)前，由于競(jìng)爭(zhēng)日趨激烈及比傳統(tǒng)萘系、脂肪族等高效減水劑具有更高減水率的聚羧酸減水劑的大規(guī)模應(yīng)用，各等級(jí)混凝土的膠凝材料用量不斷下降，由此導(dǎo)致混凝土拌合物的工作性能下降，勻質(zhì)性變差。

4 施工養(yǎng)護(hù)

在一些地區(qū)，混凝土運(yùn)送到工地后，為了更加方便地進(jìn)行泵送施工，二次加水現(xiàn)象比較普遍，這在很大程度上改變了混凝土拌合物的勻質(zhì)性。此外，一些施工單位在混凝土施工完成后疏于養(yǎng)護(hù)，而春節(jié)前后這段時(shí)期氣溫波動(dòng)大，如果養(yǎng)護(hù)措施不當(dāng)，易導(dǎo)致混凝土出現(xiàn)裂縫等質(zhì)量問(wèn)題。

針對(duì)上述情況并結(jié)合實(shí)踐經(jīng)驗(yàn)分析，應(yīng)采取如下應(yīng)對(duì)措施進(jìn)行預(yù)防：

（1）加強(qiáng)原材料進(jìn)場(chǎng)檢測(cè)。要重點(diǎn)關(guān)注水泥與外加劑相容性的變化情況，盡可能選用質(zhì)量穩(wěn)定性較好的原材料；

（2）膠凝材料用量不宜過(guò)低，外加劑（特別是聚羧酸減水劑）摻量不宜過(guò)高。當(dāng)外加劑與其它材料的相容性受溫度等客觀(guān)條件影響較大時(shí)要及時(shí)調(diào)整其用量；

（3）在施工環(huán)節(jié)嚴(yán)格管理，杜絕現(xiàn)場(chǎng)二次加水等現(xiàn)象，并及時(shí)按規(guī)范養(yǎng)護(hù)。

 6

預(yù)拌混凝土在春季出現(xiàn)的各種質(zhì)量問(wèn)題較多，尤其是出現(xiàn)的各種裂縫相對(duì)較多；春季的氣候變化頻繁，尤其是在黃河流域的北方地區(qū)，氣溫會(huì)忽高忽低，有時(shí)還伴隨著大風(fēng)天氣等等；在春季時(shí)，混凝土像人一樣也要隨時(shí)“更換衣服”，及時(shí)調(diào)整配合比、注意養(yǎng)護(hù)方式，以適應(yīng)氣候的變化，否則也會(huì)得“病”出現(xiàn)質(zhì)量問(wèn)題。

包頭地區(qū)春季時(shí)氣溫特點(diǎn)是季風(fēng)頻率高，強(qiáng)度大，氣溫日較差大（達(dá)13.9℃）、干燥少、相對(duì)濕度小（只有50%左右），因此，內(nèi)蒙古地區(qū)是預(yù)拌混凝土各種裂縫和質(zhì)量問(wèn)題出現(xiàn)的多發(fā)地區(qū)，春季是多發(fā)時(shí)間。筆者認(rèn)為對(duì)預(yù)拌混凝土的養(yǎng)護(hù)工作要特別關(guān)注，加強(qiáng)混凝土的養(yǎng)護(hù)是關(guān)鍵，由于混凝土的養(yǎng)護(hù)不及時(shí)、不到位，出現(xiàn)的混凝土質(zhì)量問(wèn)題占多數(shù)，對(duì)混凝土的養(yǎng)護(hù)工作應(yīng)引起足夠的重視。

混凝土養(yǎng)護(hù)工作的保溫、保濕、保養(yǎng)護(hù)齡期，這三要素缺一不可，必須及時(shí)、到位，尤其是早期養(yǎng)護(hù)工作更應(yīng)加強(qiáng)?；炷恋脑缙谒菩鲁錾膵雰阂粯樱庖吡^差，更應(yīng)倍加呵護(hù)，加強(qiáng)混凝土的養(yǎng)護(hù)，這也是現(xiàn)代混凝土技術(shù)的基本要求。
